粉末高速鋼P(yáng)M30

PM30是一種含鈷粉末冶煉合金高速鋼，具有高耐磨高紅硬性，應(yīng)用于高性能的切削工具，工業(yè)模具及熱加工場合等。



比較標(biāo)準(zhǔn)
●法  國：埃赫曼  ASP2030
●奧地利：博  樂  S590
●瑞  典：一勝百  ASP30
●日  本：日  立  HAP40
●德  國： W.Nr.  1.3294
特性：
●高耐磨性
●高硬度下具有高抗壓強(qiáng)度
●良好的韌性
●均勻細(xì)致碳化物組織
●良好的整體淬透性
●良好磨削性和機(jī)加工性
●非常好的抗回火軟化性

典型應(yīng)用：
●PM30是一種含鈷的粉末高速鋼，適合制作多刃口切削工具、薄片沖壓模，如：麻花鉆，鉸刀、絲錐、銑刀，拉刀、滾刀及成形等；
●單刃如：切斷車刀和成形等
●PM30也適合作為對耐磨性有嚴(yán)格要求的冷作模具。例如：沖孔，成形，沖壓模等。
●由于組織非常均勻、PM30具有良好的熱鍛和熱軋性能。這些特性對于其它諸如沖頭頭部鐓鍛等，熱加工場合也是重要的。
●冷成形均勻的組織使PM30在常溫下可以塑性成形。但由于其合金元素的構(gòu)成，使得鋼材在快速加工下具有加工硬化的傾向，因而對塑性成形有一定的局限。


● 盤 元              ● 帶 材
● 圓 鋼              ● 板 材
● 圓 盤               ● 鍛 件
● 扁&方鋼
供貨表面形態(tài)： 拉拔、磨光、剝皮、粗 機(jī)加工、冷軋、熱軋。

熱處理:
●退火：在保護(hù)氣體內(nèi)，在850-900°C的溫度下軟退火3小時(shí)，然后每小時(shí)緩冷10°C至700°C，隨后空冷。
●去應(yīng)力：在600°C到700°C之間去應(yīng)力約2小時(shí)，隨后緩冷至500°C。
●淬火：在 保 護(hù) 氣 體內(nèi) 淬火， 在 450-500°C 和 850-900°C下分 2 步預(yù)熱，在所需硬度適 宜 的 溫 度 下 奧 氏 體 化 。 緩 冷 至 40 - 50°C。
●建議在560°C的溫度下3次回火，每次至少1個(gè)小時(shí)，回火之間，冷卻至室溫（25°C）。

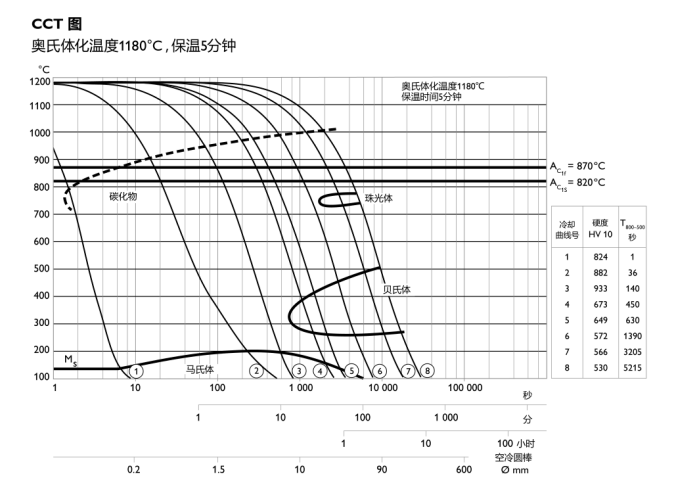

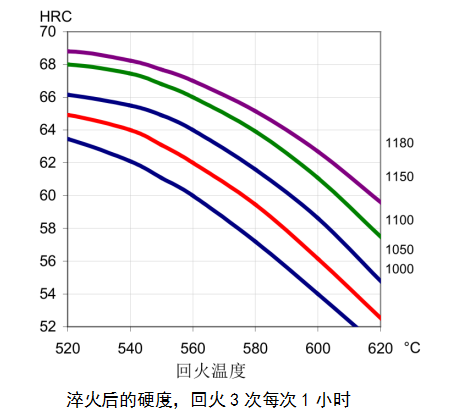

淬火指導(dǎo)





PM30可進(jìn)行如下加工：
機(jī)加工（磨削、車削、銑削）
拋光
塑性成型
電火花加工
焊接（特殊工序，包括預(yù)熱及基底材料的焊補(bǔ)材料）

磨 削:磨削的過程中，局部加熱會(huì)改變硬度，必須避免。砂輪生產(chǎn)商可以就砂輪選擇給出建議。

表面處理:這種鋼號是PVD（物理涂層）和CVD(化學(xué)涂 層 ) 的 良好 基 底材 料 。如 果 需要 氮化，建議采用2-15 µm的滲層厚度，此外如果需要，這種鋼號也可以蒸汽回火。

性 能:
物理屬性

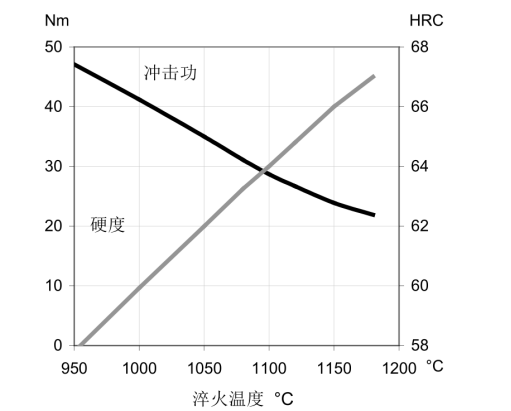

沖擊強(qiáng)度

       無缺口試樣7X10X55mm,在560°C回火3次，每次1小時(shí)

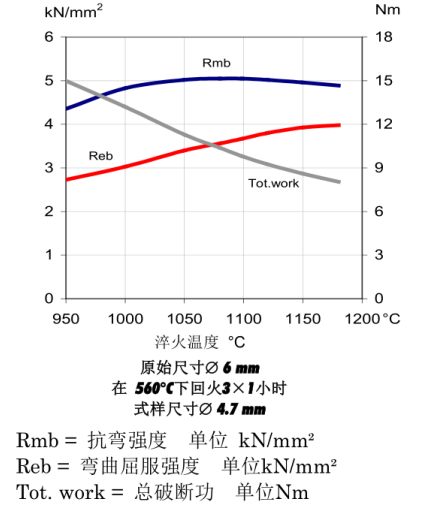

4點(diǎn)彎曲強(qiáng)度

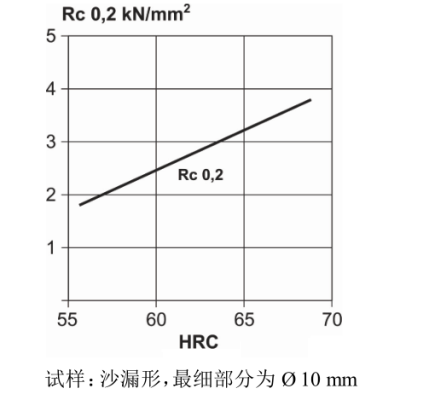

屈服抗壓強(qiáng)度
