粉末高速鋼T15 特性用途： 1,材料特性： 粉末高速鋼T15是鎢系高釩（具有極佳耐磨性）含鈷（保優(yōu)良紅硬性）的高速鋼,在難切削材料，加工時(shí)摩擦高熱場合，T15是理想的刀具材料。
T15粉末高速鋼組織勻細(xì)，碳化物分布均勻， 尺寸更加穩(wěn)定， 可磨削性和韌性更好。粉末鋼含碳量可大大超過熔煉鋼容許量。
2,典型應(yīng)用: 拉刀
端銑刀
銑制刀具
SPADE 鑚頭
成型工具
成型刀具
齒輪磨刀
絲錐
3,機(jī)械加工和磨削能力: 與通常高速鋼一樣，可順利磨削。在退火狀態(tài)下，機(jī)械加工能力相當(dāng)于碳素工具鋼（如T10）的20%
由于粉末高速鋼T15碳化物分布均勻且細(xì)小，所以它比傳統(tǒng)高速鋼更具優(yōu)異的磨削性，傳統(tǒng)高速鋼所使用的磨輪，對T15粉末鋼同樣適用。
成份參數(shù)：1,化學(xué)成分:
| C |
Cr |
Mo |
W |
Co |
V |
| 1.6 |
4.0 |
- |
12.0 |
5.0 |
4.9 |
2,物理性能:◆彈性模量: 214X10
3 MPa
◆密 度: 8.193 g/cm
3 ◆熱脹系數(shù):
溫度°С mm/mm/°С
20-260 9.9X10
-6 20-425 11.0X10
-620-540 11.5X10
-6熱處理： ◆臨界溫度：845°С
◆鍛制：1095-1150°С，不低于925°С停鍛,鍛后緩冷。
◆退火：加熱到870°С，保持2小時(shí) ，以≤15°С/小時(shí)的速度，冷至540°С,然后爐冷或靜止空氣冷卻至室溫。
退火硬度 BHN 225-255
◆消除應(yīng)力
●退火工件：加熱到595-705°С，保持2小時(shí)，爐冷或靜止空氣冷卻至室溫。
●硬化工件：加熱到比回火溫度低15°С，保持2小時(shí)，爐冷或靜止空氣冷卻至室溫。
◆矯直：在200-430°С溫矯為好。
◆硬化
●預(yù)熱：815-845°С，均勻化。在真空或氣氛下熱處理，建議在1010-1040°С二次預(yù)熱。
●奧氏體化：1165-1235°С，為達(dá)到66-68HRC推薦1220-1235°С。
●淬火 ：鹽，油或者空氣中淬至低于595°С以下。均勻后空冷到室溫， 真空或控制氣氛淬火， 硬度稍低， 適合大尺寸工件。1010°С至705°С區(qū)間的冷卻速度是關(guān)鍵。低于540°С后慢冷變形最小。
◆回火：最低540°С 回火二次，每次回火時(shí)間至少保持2小時(shí)，回火之間要冷卻到室溫。
◆尺寸變化：+0.15%

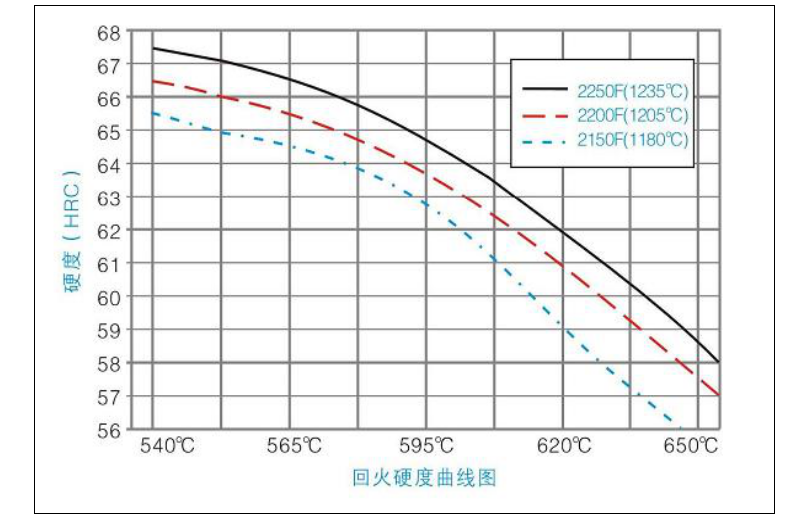

熱處理硬度
機(jī)械性能及表面處理： 1,韌性: 用較低的硬化溫度，減小晶粒尺寸，會增加韌性。
| 硬化溫度°С |
回火溫度°С |
硬度HRC |
C-缺口沖擊強(qiáng)度J |
彎曲強(qiáng)度MPa |
| 1235 |
540 |
68 |
16 |
4005 |
| 1235 |
550 |
67 |
19 |
4675 |
| 1175 |
550 |
65 |
28 |
4865 |
| 1175 |
565 |
64.5 |
29 |
5102 |
2
,表面處理: T15粉末高速鋼由于它回火溫度>540°С,適合氮化,PVD涂層及類似表面處理。CVD涂層溫度超過臨界溫度,結(jié)果難以預(yù)測。
