PM60是一種高鈷粉末冶煉合金高速鋼，鈷與釩含量非常高，不僅有極高的耐磨性和抗壓強(qiáng)度，同時(shí)淬透性和韌性也很良好，是替代硬質(zhì)合金容易崩角時(shí)的最佳選擇。


比較標(biāo)準(zhǔn)
●法  國(guó)：埃赫曼  ASP2060
●瑞  典：一勝百  ASP60
●日  本：日  立  HAP70
●德  國(guó)： W.Nr.  1.3241
特性：
●極高的耐磨性
●極高的抗壓強(qiáng)度
●良好的整體淬透性
●均勻細(xì)致碳化物組織
●良好的韌性
●良好的熱處理尺寸穩(wěn)定性
●非常好的抗回火性

典型應(yīng)用：
PM60 是一種鈷合金化粉末高速鋼。高達(dá)10.5%的鈷含量能顯著提高鋼材的高溫性能（紅硬性，抗回火性）、抗壓強(qiáng)度、彈性模量。
PM60含大量顆粒細(xì)小、異常堅(jiān)硬且分布均勻的碳化物形成元素（如Cr、Mo、W、V）結(jié)合形成的。
PM60中的小顆粒碳化物難以萌生裂紋，并且提高了材料的耐磨損性能。
PM60特別適用需要同時(shí)滿足極高耐磨損性和抗壓強(qiáng)度的冷作模具。
PM60的典型應(yīng)用包括：沖切薄的、具有磨損性的材料，例如電工用硅鋼片和墊片，同時(shí)也是替代易開(kāi)裂和崩角的硬質(zhì)合金一個(gè)很好的選擇。
用于尺寸需穩(wěn)定，長(zhǎng)期間使用尺寸不可有變化的半導(dǎo)體模具及二極發(fā)光體等。
其它應(yīng)用：切邊工具、磨損部件、高鋒度刀具。

● 盤(pán) 元              ● 帶 材
● 圓 鋼              ● 板 材
● 圓 盤(pán)               ● 鍛 件
● 扁&方鋼
供貨表面形態(tài)： 拉拔、磨光、剝皮、粗 機(jī)加工、冷軋、熱軋。

熱處理:
●退火：在保護(hù)氣體內(nèi)，在850-900°C的溫度下軟退火3小時(shí)，然后每小時(shí)緩冷10°C至700°C，隨后空冷。
●去應(yīng)力：在600°C到700°C之間去應(yīng)力約2小時(shí)，隨后緩冷至500°C。
●淬火：在 保 護(hù) 氣 體內(nèi) 淬火， 在 450-500°C 和 850-900°C下分 2 步預(yù)熱，在所需硬度適 宜 的 溫 度 下 奧 氏 體 化 。 緩 冷 至 40 - 50°C。
●建議在560°C的溫度下3次回火，每次至少1個(gè)小時(shí)，回火之間，冷卻至室溫（25°C）。

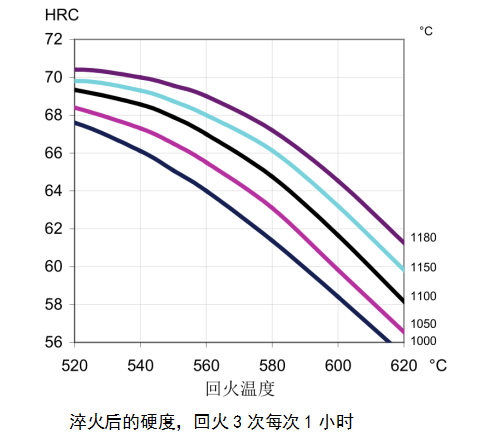

淬火指導(dǎo)





PM60可進(jìn)行如下加工：
機(jī)加工（磨削、車削、銑削）
拋光
塑性成型
電火花加工
焊接（特殊工序，包括預(yù)熱及基底材料的焊補(bǔ)材料）

磨 削:

磨削的過(guò)程中，局部加熱會(huì)改變硬度，必須避免。砂輪生產(chǎn)商可以就砂輪選擇給出建議。

表面處理:

這種鋼號(hào)是PVD（物理涂層）和CVD(化學(xué)涂 層 ) 的 良好 基 底材 料 。如 果 需要 氮化，建議采用2-15 µm的滲層厚度，此外如果需要，這種鋼號(hào)也可以蒸汽回火。

性 能:
物理屬性

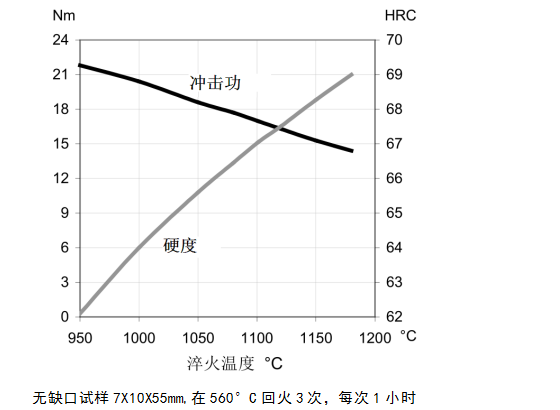

沖擊強(qiáng)度

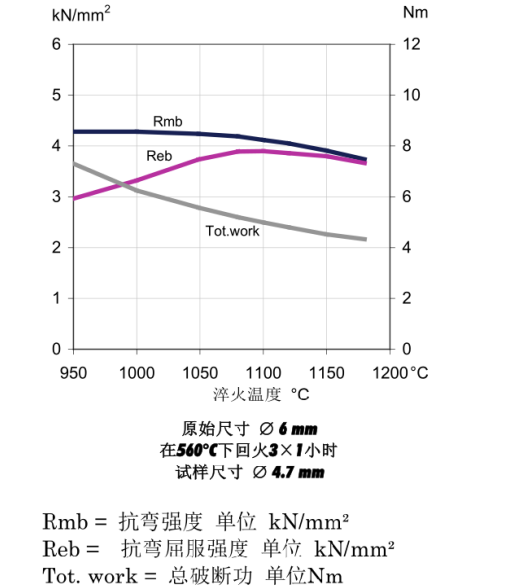

4點(diǎn)彎曲強(qiáng)度

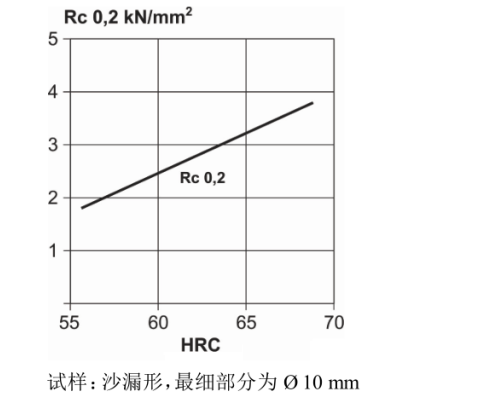

屈服抗壓強(qiáng)度
